抗二氧化碳腐蝕材料的選擇
一般說來，油氣井管柱及輸油管線的材質多為碳鋼和低合金鋼。其中合金元素對CO2的腐蝕有很大的影響，因此CO2腐蝕選材工作主要是通過在鋼材冶煉過程中加入一些能抗CO2腐蝕或減緩CO2腐蝕的合金元素來達到防腐蝕目的。
1.Cr的影響
Cr是提高合金耐CO2腐蝕最常用的元素之一，在CO2環境介質中，很少量的Cr就能明顯地提高合金材料的耐腐蝕效果。通過對不同含Cr量的鋼進行腐蝕試驗，發現在碳鋼和鉻鋼的表面都有粗大晶粒的碳酸亞鐵生成，Cr在碳酸亞鐵膜中的富集，會使膜更加穩定，這是Cr鋼耐蝕性的主要原因。例如：在Cr含量為2%（質量分數，下同）的鋼中，腐蝕產物膜中的Cr濃度高達15%～17%。在潮濕的環境下，Cr鋼的腐蝕產物致密并且粘附性、韌性都很好，而且Cr含量越高，腐蝕產物膜層越薄。從分析結果來看，Cr富集于腐蝕產物膜中，形成了由Cr(III)-O和/或Cr(III)-OH組成的類似于不銹鋼的鈍化膜。

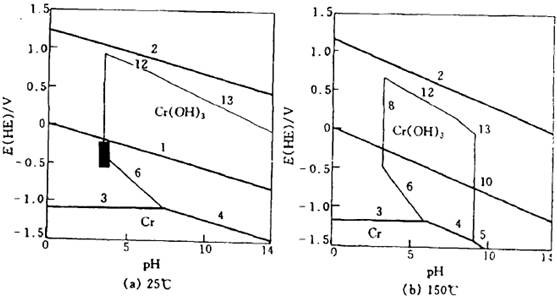

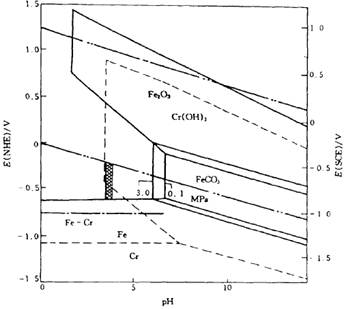

圖1給出了Cr-H2O-CO2體系的電位-pH圖，顯然在不同的電位、pH條件下，Cr會生成不同的腐蝕產物。研究表明，當Cr在合金中的含量在0.5%時，合金會有很好的耐CO2腐蝕特性，同時合金的強度不變。圖2給出了Fe-Cr合金在CO2水溶液中的電位-pH圖。在不同的條件下，形成的腐蝕產物亦不同。
圖1 Cr-H2O-CO2體系的電位-pH圖
圖2 Fe-Cr合金在CO2水溶液中的電位-pH圖
由于少量的Cr就可提高鋼的耐CO2腐蝕性。近來一些公司規定要求管線鋼Cr的含量在0.5%~1%之間。
2.C的影響
C對耐CO2腐蝕性能的影響與碳鋼結構中Fe3C相有密切關系，主要表現為兩個方面。一方面，當鋼鐵腐蝕時，Fe3C會暴露在鋼鐵表面充當腐蝕的陰極而形成腐蝕電偶，加速鋼鐵的腐蝕；另一方面，Fe3C會形成腐蝕產物膜的結構支架而抑制CO2腐蝕。這種相反的表現與材料纖維組織有關，主要體現在鐵素體—珠光體結構及淬火、回火鋼(QT)上。當鐵素體相被腐蝕后，鐵素體—珠光體結構能形成連續的碳化物格子。在FeCO3膜不能形成的條件（低溫、低pH）下，由于滲碳體和鐵素體間的電偶偶合，碳化物相造成腐蝕速率增加，導致局部酸化，保護層的形成更加困難。在形成FeCO3膜的條件下，這樣的碳化物格子也能成為保護性FeCO3膜的基礎。精細的鐵素體—珠光體結構會促進這一趨勢。在較高碳含量(>0.15%)的情況下，這一作用會更加突出。
3.
其他合金元素的影響
Ni常被添加在鋼或焊條里來提高可焊性和焊接處的強度。關于其對CO2腐蝕的影響頗有爭議，大多數研究顯示其能促進CO2腐蝕。Cu的添加，對CO2腐蝕的影響也是很有爭議的。Mo、Si、Co的添加會抑制CO2腐蝕。
國內外在抗CO2腐蝕鋼材研發方面取得了較大進展，特別是日本，在抗CO2腐蝕鋼材研究領域已經做了大量的工作，并取得了許多應用成果。例如，日本川崎公司研制的0.10C-15Cr-1.5Ni-0.08N鋼具有很好的抗CO2腐蝕和低溫沖擊韌性能力；日本住友金屬公司研制出了一種改良型抗CO2腐蝕的13Cr鋼材，已在現場廣泛投入使用；日本新日鐵公司研制出兩種能抗CO2腐蝕的鋼，這兩種鋼的合金成分組成分別為：0.005%C+13%Cr+2%Ni和低C+13%Cr+3%Cu，兩種鋼均可用于100℃以上溫度、含濕的CO2及少量H2S的環境中，并且兩者的熱加工性能良好。總體來看，目前國外在含CO2的油氣田中多采用含Cr的鐵素體不銹鋼(9~13%)Cr；在CO2與Cl-共存的重腐蝕條件下采用Cr-Mn-Ni不銹鋼(22%~25%Cr)做油管或套管用鋼；在CO2與Cl-共存且使用溫度較高的條件下使用Ni-Cr基合金(Perenoy)或Ti合金(Ti-15Mo-5Zn-3Al)做套管或油管。
與國外相比，我國抗CO2腐蝕材料的開發工作起步較晚，抗CO2腐蝕材料主要依靠進口。寶山鋼鐵公司開發的Cr3系列油管鋼，從2008年在國內油田開始應用。攀鋼集團已經開發出的普通型升Type420鋼及改進型的13Cr系列鋼種，寶鋼開發高含Cr(13Cr、22-25Cr)的不銹鋼。
本文版權為荊門鑄鼎新材料有限公司（m.shundabxg.com）所有，轉載請注明出處。
2013年11月27日
|
